Az ARÉNA mûszaki adatai

Az aréna hossza: 46 m
Az arénatér szélessége: 38 m
Az arénatér területe: 1750 m2
A szintek száma: 3
Ülõhelyek mobil lelátókkal együtt: 5014 db
A csarnok maximális befogadóképessége: 6000 fõ
Konferencia-és sajtóblokk: 100 fõ
Fitness egység öltözõkkel, vizesblokkal: 200 m2
Gyakorlóterem: 200 m2
Kameraállások: 7
VIP páholyok: 168 fõ
VIP terem: 130 m2
Mobil színpad: 10 x 16 m

A tervek elkészítésénél felhasználtuk az Arhitekt Ernst d.o.o tervezõ iroda által kiadott Celjei Sportcsarnok terveit. A Celjében készült csarnokban nincs klíma, csak szellõzés. (A télen tartott kézilabda világbajnokságra készült, amikor nem volt szükség hûtésre.)

Az általunk tervezett klímarendszer légkezelõi tisztán frisslevegõsek, beépített közvetítõközeges hõvisszanyerõvel. A frisslevegõ térfogatáram 5014 fõ x 20 m3/h = 103 000 m3/h. Frekvenciaváltós motorral ez a térfogatáram 120 000 m3/h-ra növelhetõ, ha 6000 fõ van a csarnokban.

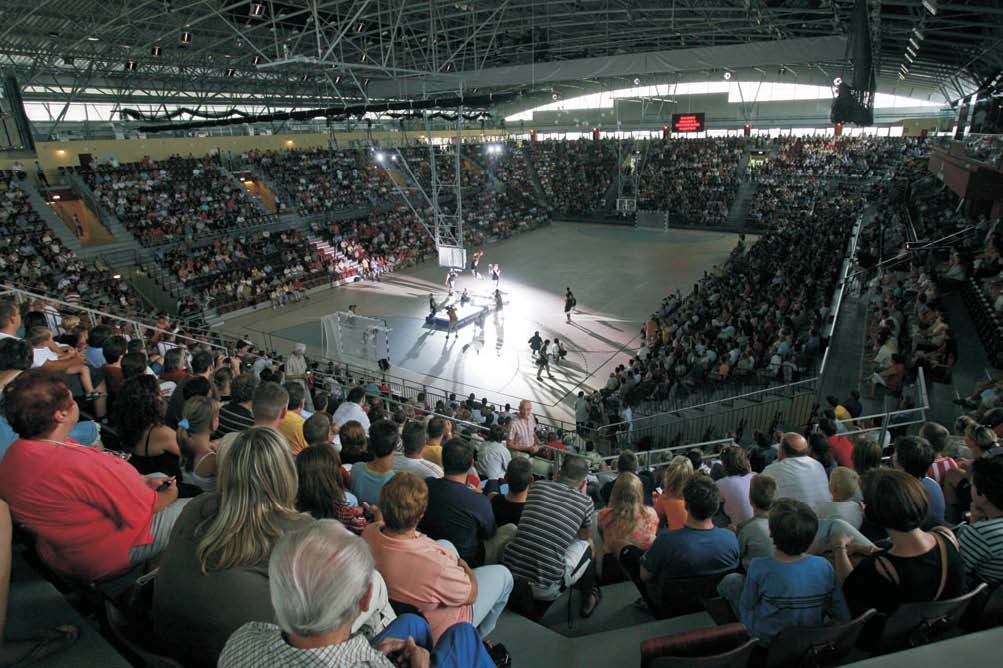

A küzdõtérbe a klímatizált levegõt 3 darab, egyenként 36 000 m3/h légszállítású, 336 kW hûtési és 444 kW fûtési teljesítményû légkezelõvel szállítjuk. Két légkezelõ vetõfúvókákon keresztül a tetõtartók síkjából küldi be a küzdõtérre a kezelt levegõt, egy 36 000 m3/h légszállítású gép pedig az ülések alól fújja be a levegõt.

A K1 jelû légkezelõ kapcsolását az 1. ábra mutatja.

Külön légkezelõ szolgál az elõcsarnok és a konferenciatermek ellátására, légszállítása 12 000 m3/h. Ugyancsak külön légkezelõ látja el a VIP termet és VIP páholyokat, 8 700 m3/h légszállítással.

A központi légkezelõk hûtési igényét 5/11 °C-os monoetilénglikolos hûtött közeggel üzemelõ, kompakt folyadékhûtõ látja el, teljesítménye 1063 kW. Az edzõtermek, az irodák és a konferenciatermek hûtését multisplit rendszerekkel biztosítjuk. Ezek függetlenül üzemeltethetõk a folyadékhûtõs rendszertõl.

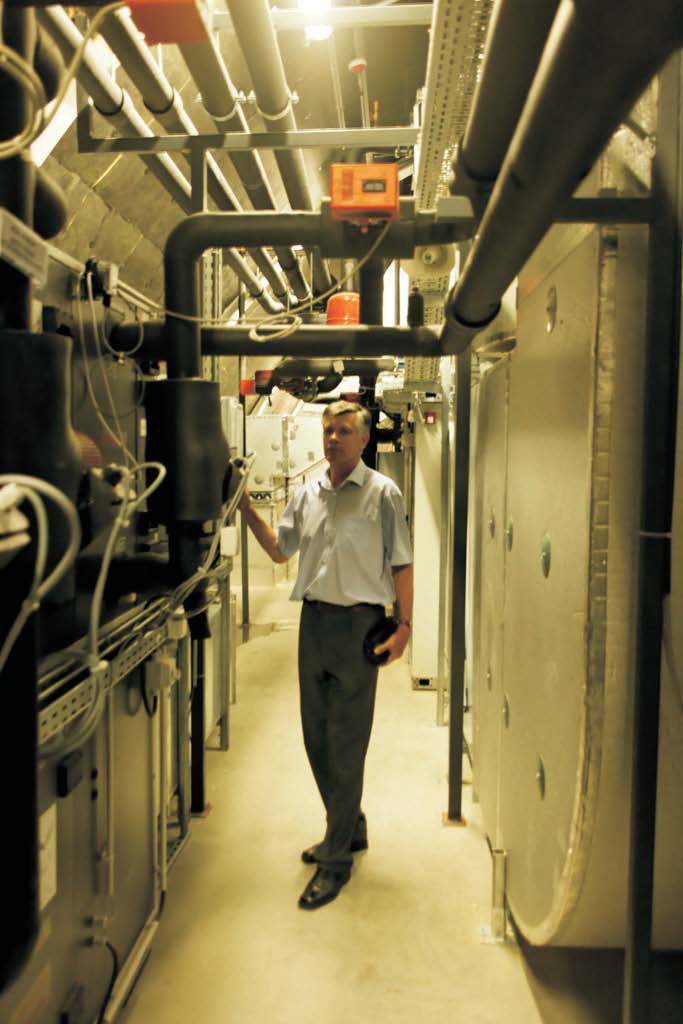

A gépház részlete

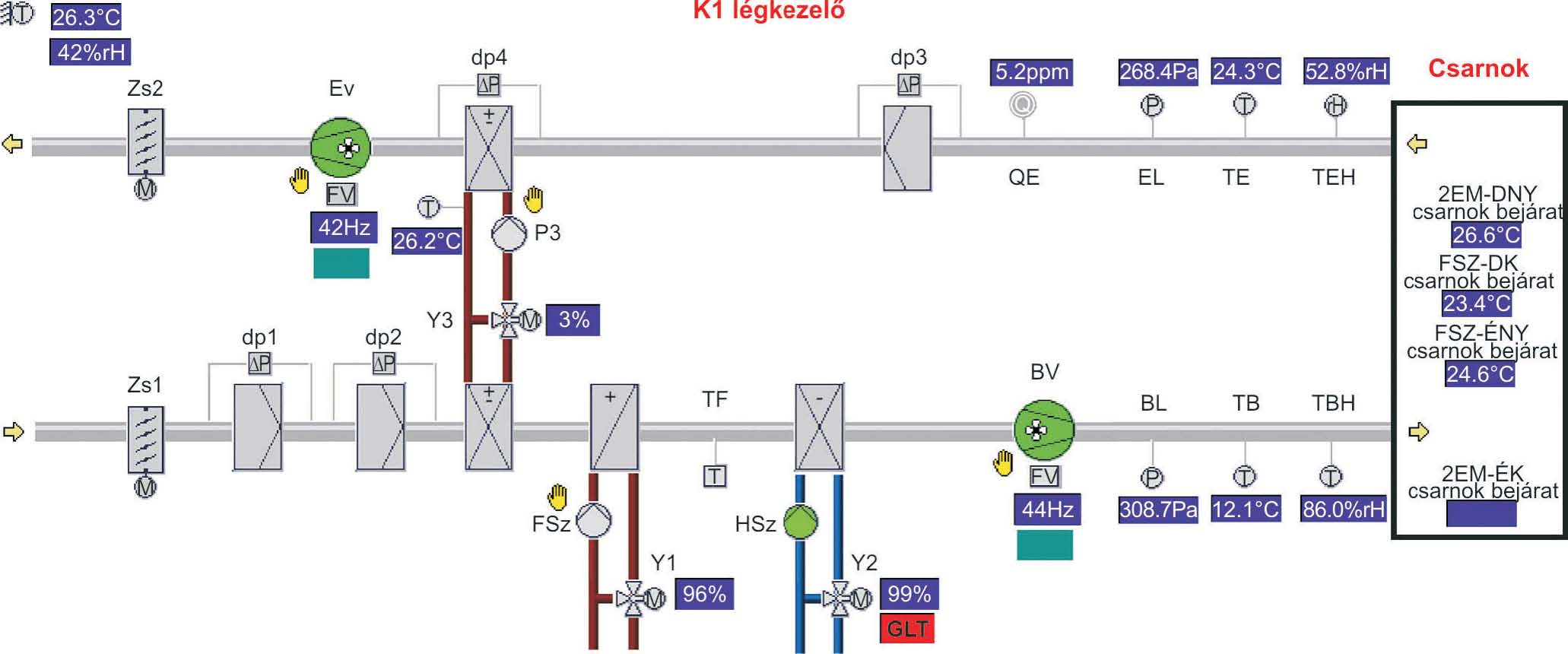

1. ábra. A K1 jelû légkezelõ kapcsolása és a mért értékek július 19-én, a kézilabda gálán

1. táblázat. Mérési eredmények a kézilabda gála alatt (5000 fõs nézõközönség),
